全自動V-CUT機又稱全自動PCB分板機、V槽分板機、線路板分板機等。PCB連片在分板過程中，傳統方式均為人工手動折板，雖時效較高，但往往因人工分板力道不均，受力點不一致等問題造成PCB的損壞。全自動V-CUT機的使用很好的解決了這些問題，全自動V-CUT機在生產中，有很高的效率，切割出來的連板一致性高，不會造成PCB損壞，分割好的電路板邊緣平整光滑，版面平整，不變形。鼎拓達無刷電機系統則應用在V-CUT機的V-CUT刀上，是V-CUT機的核心部分。

無刷電機系統簡述

        無刷電機系統是隨著稀土永磁體發展而出現的新型機電一體化電機，它是現代電子技術、控制理論和電機技術相結合的產物。無刷直流電機因?yàn)榫哂兄绷饔兴㈦姍C(jī)的特性,同時也是頻率變化的裝置,所以又名直流變頻,國際通用名詞為BLDC.無刷直流電機的運轉效率,低速轉矩,轉速精度等都比任何控制技術的變頻器還要好。無刷電機系統還具有以下優點：1、良好的可控性，調速范圍廣；2、較高的可靠性，工作壽命長，維護和保養簡單；3、功率因數高，工作效率高，同等功率輸出的情況下節約電能可達40%。鼎拓達無刷電機系統采用了專利PID+PWM控制技術，速度范圍調節更廣，0~30000RPM，速度波動更小，速度穩定性更高。

系統分析及客戶要求

        全自動V-CUT機的工作原理是先將PCB板通過升降臺輸送到指定位置，再通通過步進電機帶動的對輥結構傳送輪輸送到機器內部，由兩個對輥的結構的V-CUT刀完成切割工作。一般全自動V-CUT機生產商的要求：V-CUT刀主軸電機要求6000RPM，750W（玻纖板）~1200W（鋁基板）功率。

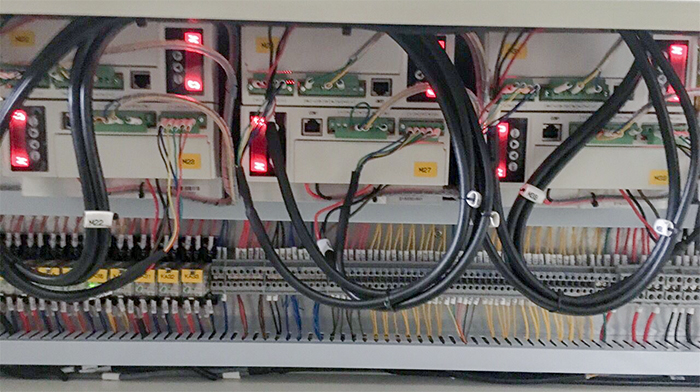

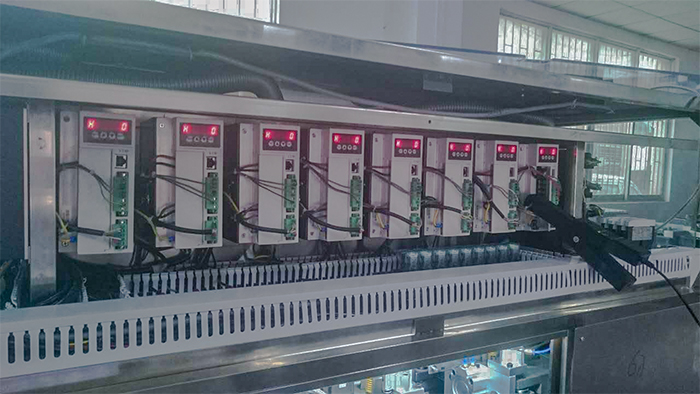

        客戶一般一臺V-CUT機上配備了8套或是12套無刷電機系統。該機器為4刀或是6刀V-CUT機（共8個或12個無刷電機帶動刀頭，一個刀頭兩套電機）(實際客戶常用的是2~3刀)，按照客戶的需求，我公司專門針對VCUT機行業，特殊調整馬達的運轉特性和驅動器的增益參數，將實際使用中的轉速波動控制在了6000±50RPM以內，達到了客戶對V-CUT刀主軸電機的要求。切出來的PCB邊緣平整光滑，板面平整無任何變形，達到了工藝要求。最關鍵點是整個系統的速度一定要穩，切割時過載力矩要大，過載特性要好，電機的動平穩要好，整個設備的共振盡量小。
